PMI FOWC3605-10 pmi丝杆型号
扫码获取价格库存技术资料
- 品牌: pmi 滚珠丝杠滑台批发
- 分类: FOWC系列
- 类型:
- 属性: PMI FOWC3605-10 pmi丝杆型号，-PMI FOWC3605-10 pmi丝杆型号-PMI FOWC3605-10 pmi滚珠丝杠螺母 滚珠丝杆是一种常见的机械传动元件，其参数的选择对于机械设备的性能和运行稳定性至关重要。PMI滚珠丝杆的参数是根据具体的应用需求和设计要求来确定的。首先，需要考虑的是滚珠丝杆的直径和长度。直径的选择要根据所需的负载和承载能力来确定，直径越大，承载能力越强，然而也会增加设备的重量和成本。长度的选择要根据工作空间和移动范围来确定，过长的滚珠丝杆会增加松-PMI FOWC3605-10 pmi丝杆型号--PMI FOWC3605-10 pmi丝杆型号-

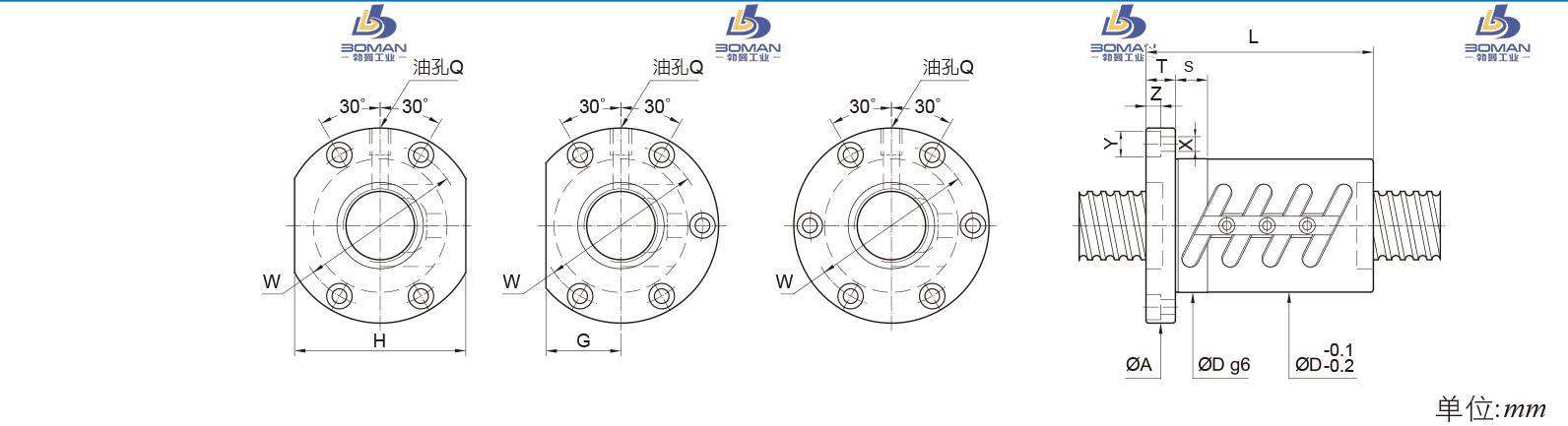

PMI FOWC3605-10 pmi丝杆型号 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 36 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 65 |
|
| 法兰直径 | 98 |
|
| 螺母长度 | 90 |
|
| 螺母安装 | PCD | 82 |
| 额定动负载 | CaN | 1920 |
| 额定静负载 | C0aN | 6420 |
| 有效圈数 | 2.5x2x(2) |
|
| 法兰盘宽度 | 76 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 123 |
PMI FOWC3605-10 pmi丝杆型号此型号部分数据来源于PMI FSWE5020-5 hiwin滚珠丝杠和pmi
